概览页面从基本信息、集群配额统计、节点资源用量、资源用量排行、容器组等多维度对 AI 智算平台总体数据进行展示。

前提条件

以获取管理端登录账号与密码。

操作步骤

  1. 登录 AI 智算运维管理端。

  2. 在左侧导航栏选择概览，即可进入管理端的概览页面。

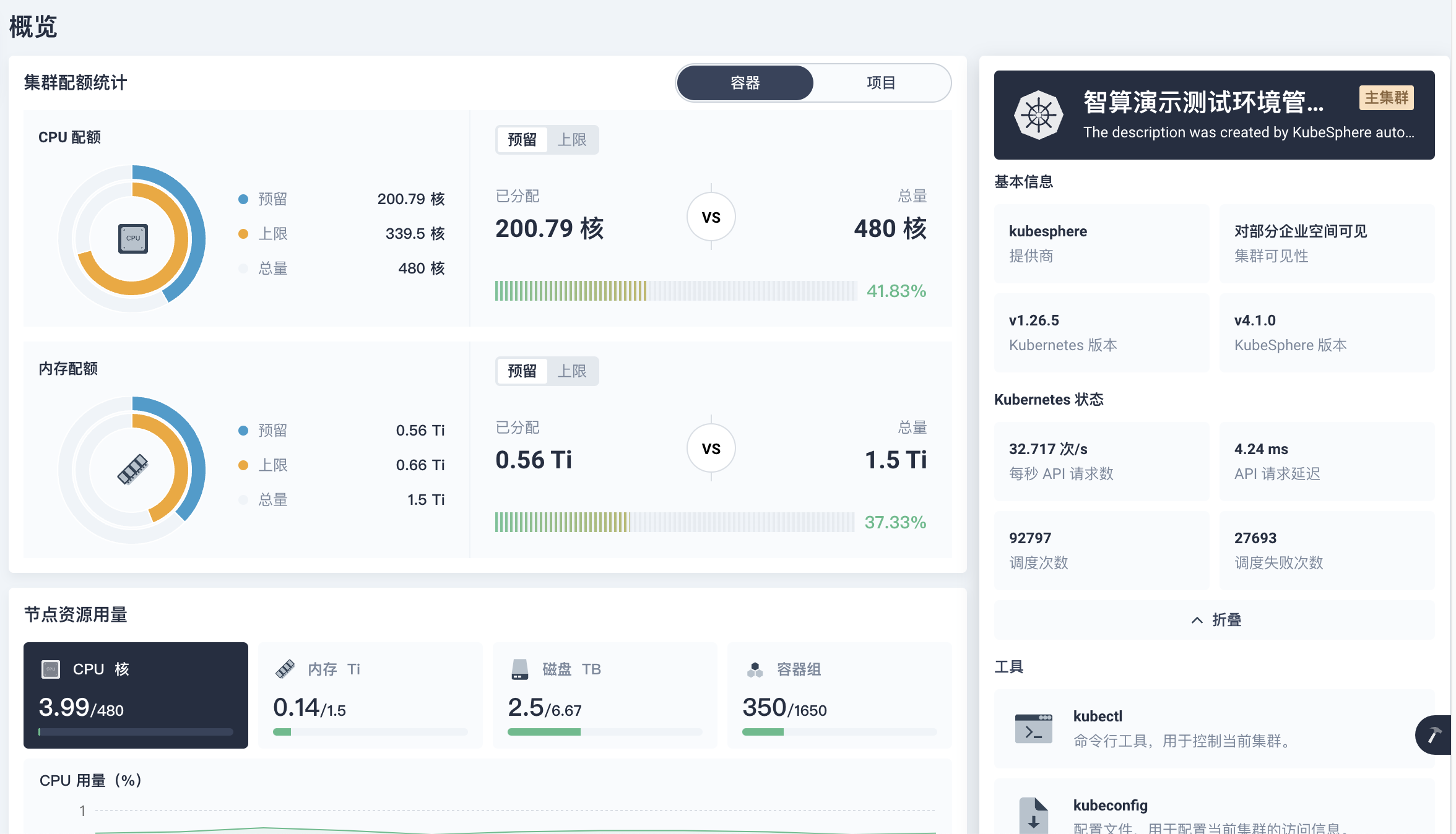

    boss overview

  3. 运维管理人员可在概览页面，查看相关信息。

    功能区 描述

    集群配额统计

    当前集群中容器和项目的 CPU 配额和内存配额，包含预留数量、上限数量和总量。

    节点资源用量

    所有节点的 CPU、内存、磁盘的总量和实时用量，以及集群允许创建的容器组总数和已创建的容器组数量。

    容器组

    当前集群的各种类型容器组的数量。

    容器组状态类型包括：

    • 运行中：容器组已分配给某个节点，容器组中的所有容器都已被创建，至少有一个容器正在运行、启动或重启。

    • 等待中：容组器已被系统接受，但有至少一个容器尚未创建也未运行。此状态下，容器组可能正在等待调度，或等待容器镜像下载完成。

    • 已完成：容器组中的所有容器都成功终止（以 0 退出码终止），并且不再重启。

    • 失败：容器组中的所有容器都已终止，并且至少有一个容器以非 0 退出码终止。

    • 未知：系统无法获取容器组状态。出现这种状态通常是由于系统与容器组所在的主机通信失败。

    容器组 QoS（服务质量）类型包括：

    • Guaranteed：容器组中的每个容器都具有内存上限、内存请求、CPU 上限、CPU 请求，并且内存上限等于内存请求，CPU 上限等于 CPU 请求。

    • Burstable：容器组中至少有一个容器不满足 Guaranteed 类型的要求。

    • BestEffort：容器组中的容器没有配置任何内存上限、内存请求、CPU 上限或CPU 请求。

    容器组的 QoS 类型将决定容器组运行的优先级。当系统中资源不足以运行所有容器组时，系统优先保证运行 QoS 类型为 Guaranteed 的容器组，其次保证运行 QoS 类型为 Burstable 的容器组，最后保证运行 QoS 类型为 BestEffort 的容器组。

    基本信息/工具

    • 基本信息：显示当前管理端所管理的主集群信息、提供商、Kubernetes 版本及状态、KubeSphere 企业版版本和对企业空间的可见性。

    • 工具：

      • kubectl 命令行工具，用于控制当前集群。

      • kubeconfig 配置文件，用于配置当前集群的访问信息。

    资源用量排行

    默认显示当前集群中特定资源用量最高的 5 个节点、容器组或项目。

    • 在左侧下拉列表中选择节点、容器组或项目，在右侧下拉列表中选择不同的排序依据。

    • 在列表上方点击sort-ascending/sort-descending 可按升序/降序排序。

    • 点击查看更多，可直接查看完整的资源用量排行。
